نگاه اجمالی

آباکوس وآخرین تغییرات این نرم افزار در نسخه 2020

آباکوس 2020 منتشر شد. نصب نرم افزار همانند نسخه 2019 است که در یک مطلبی جداگانه به آن پرداخته می شود. همانند سال گذشته که آخرین تغییرات نرم افزار اباکوس 2019 را منتشر کردیم، حالا برخی از اصلاحاتی که در نسخه جدید انجام شده است را آماده کرده ایم. در ادامه خلاصه این تغییرات آورده شده است.

abaqus-2020-Simulia-Banumusagr.com-اباکوس

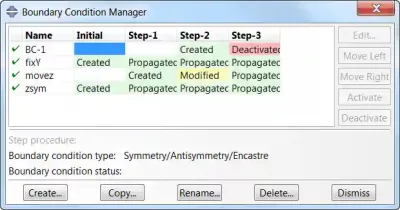

رنگ بندی در پنجره مدیریت استپ در اباکوس 2020

از نظر گرافیکی اولین چیزی که ممکن است هنگام باز کردن پنجره مدیریت استپ نظر شما را جلب کند همین رنگ بندی ای است که در نسخه جدید استفاده شده است. رنگ بندی به این صورت است:

  • رنگ سبز برای نشان دادن فعال بودن
  • زرد برای نشان دادن اصلاح شده
  • رنگ قرمز برای غیرفعال است.



abaqus 2020 color coding اباکوس 2020 1

اعمال تداخل تماس در حلگر صریح اباکوس- Abaqus Explicit

اگر بین دو جسم در ابتدای حل همپوشانی یا Overlap وجود داشته باشد، می توان در طول استپ یا گام این همپوشانی را حذف کرد. با اینکار میدان تنش و کرنش توسعه پیدا می کند. به طور مثال اینکار در مدل سازی آب بندهای لاستیکی زیاد استفاده می شود.

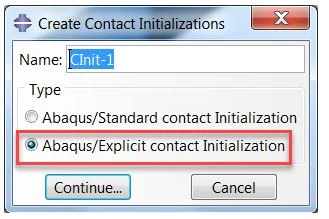

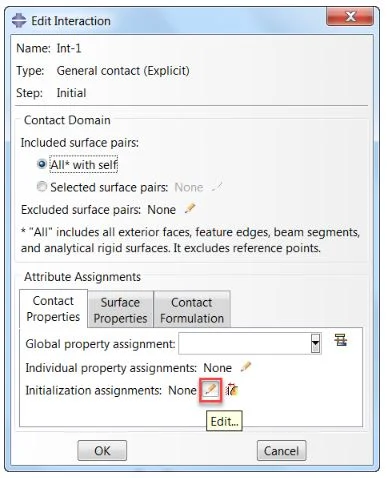

در نسخه های قبل اعمال تداخل در حلگر استاندارد/ضمنی اباکوس وجود داشت. حالا اینکار را می توان در حلگر صریح اباکوس هم انجام داد. برای اعمال آن براحتی می توان از مقدار دهی اولیه-  contact initialization-  تماس از نوع صریح مطابق شکل زیر استفاده کرد.



آخرین تغییرات آباکوس 2020



آخرین تغییرات آباکوس 2020



آخرین تغییرات آباکوس 2020

اعمال مشخصات تماسی براساس تعریف مواد در اباکوس 2020

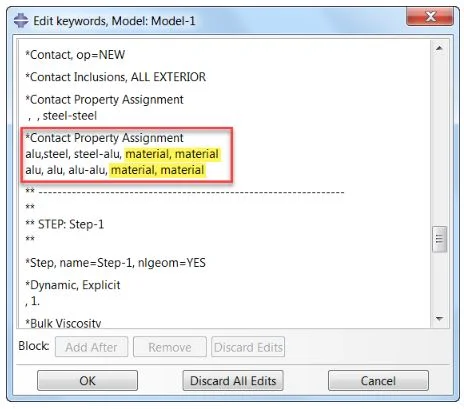

هنگامی که مشخصات تماسی، بخصوص اصطکاک به مشخصات فیزیکی ماده بستگی دارد، معمولا به دلیل حجم بالای اطلاعات درنظر گرفته نمی شود. در این نسخه الصاق مشخصات تماسی برای تماس عمومی یا همان General Contact بر اساس نام مواد و نه سطح تماس امکان پذیر شده است. این قابلیت در هر دو حلگر استاندارد و صریح اضافه شده است. فقط فعلا این امکان از طریق فایل inp یا کیورد در CAE و به صورت زیر امکان پذیر است.

*Contact property assignment

Material1material2interactionProperty, material, material

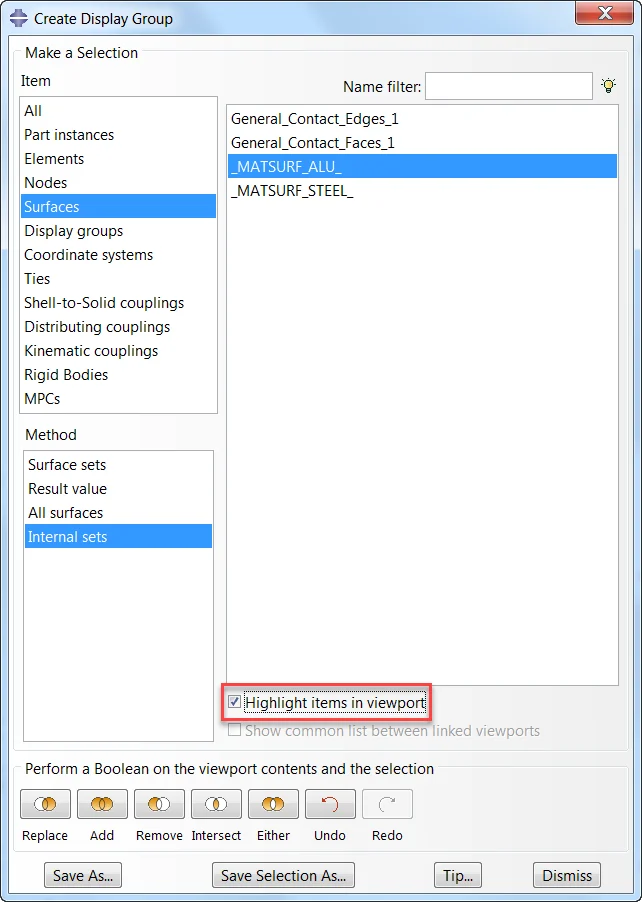

پس از اینکار اباکوس سطح داخلی را متناسب با نام ماده تولید می کند که در فایل *.odb و به صورت شکل زیر می توان آن را مشاهده کرد.

آخرین تغییرات آباکوس 2020





آخرین تغییرات آباکوس 2020

بروزشدن ورژن پایتون و اضافه شدن کتابخانه های SciPy ، SymPy و MatplotLib

ورژن پایتون مورد استفاده در اباکوس 2020 نسخه 2.7.15 است که سابقا 2.7.3 بود.

حذف المان براساس میزان اعوجاج المان ها-Distorted Elements

المان ها می توانند بر اساس مقدار شروع آسیب – Damage initiation-  و رشد آسیب – Damage evolution- حذف شوند. در حلگر صریح اباکوس بعضی اوقات المان ها به شدت تغییرشکل پیدا می کنند یا اصطلاحا distorted می شوند بدون آنکه آسیب در آنها به میزانی باشد که بخواهند حذف شوند.

حذف المان های دردسر ساز

در نتیجه گام زمانی پایدار خیلی کوچک می شود که تحلیل را به شدت طولانی می کند. هم اکنون این قابلیت جذاب در نرم افزار اضافه شده است که این المان های دردسر ساز را حذف کرد. این امکان هم فقط از طریق keyword یا اصلاح در فایل *.inp امکان پذیر است. شکل زیر راهنمای خوبی برای این کار است. المان ها می توانند براساس مقدار گام زمانی پایدار، حجم یا سطح مقطع، طول مشخصه یا نسبت این مقادیر به مقدار اصلی حذف شوند.

آخرین تغییرات آباکوس 2020

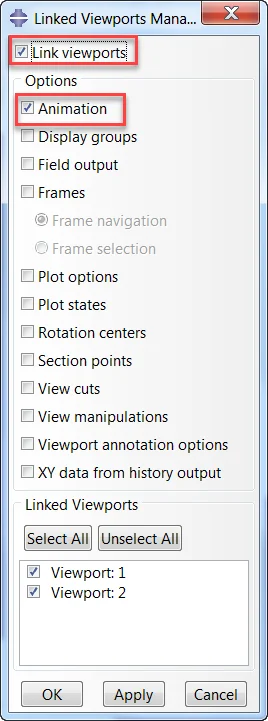

همگام سازی انیمیشن ها در ماژول ویژوالیزیشن

یکی از ویژگی های جذاب نرم افزار اباکوس دست باز کاربر برای نمایش روش های مختلف انیمیشن و گرفتن فیلم از نتایج است. مثلا نمایش انیمیشن از زوایای مختلف و به صورت همزمان. در ورژن های قبل هم این قابلیت وجود داشت اما فعال سازی آن از منوی انیمیشن بود. اما حالا برای راحتی همه در کنار هم قرار گرفته اند.

آباکوس 2020
آباکوس 2020



اصلاحات و تغییرات دیگر در آباکوس 2020

CAE

  • فایل های سالیدورکس نظیر sldprt و sldasm می توانند مستقیما وارد اباکوس شوند.
  • چندین لبه غیرمتصل به هم می توانند همزمان اسکترود یا سوئپت شوند.
  • همانند مواد هایپرالاستیک، اطلاعات تست مواد هایپرفوم می توانند تخمین زده شوند.
  • هندسه هم می تواند براساس سلول یا سطوح رنگ بندی شود.
  • قیود- Constraints- درصورتی که به صورت sets/surfaces نامگذاری شوند می توانند بین مدل ها کپی شوند.
  • هنگام استفاده از ابزار Query می توان از دستگاه مختصات محلی استفاده کرد.
  • دستور خرابی کششی *Tensile failure که قبلا از طریق keyword یا inp قابل استفاده بود، در CAE هم اضافه شده است.
  • در این نسخه امکان شماره گذاری گره ها و المان ها از ماژول مونتاژ – Assembly- فراهم شده است که پیش از این از ماژول Part امکان پذیر بود.
  • قبلا فقط قطعه یا Part را میشد در ماژول مونتاژ با دستور الگوی خطی یا شعاعی اضافه کرد. در این نسخه مدل را هم می توان با این دستور اضافه و مرتب کرد.
  • در ماژول Visualization یا نتایج می توان در یک محدوده مشخص بجای کمینه/بیشینه کانتور نتایج را مشاهده کرد.

تماس و قیود

  • انبساط حرارتی مشخصه های صلب امکان پذیر شده است.
  • دقت و همگرایی تماس cohesive ، permanent و stiff بهبود یافته است.
  • فرمولاسیون لغزش کوچک یا small sliding formulation هم اکنون در حلگر استاندارد نرم افزار در تماس عمومی اضافه شده است.
  • آسیب وابسته به نرخ در فتار تماس چسب در حلگر صریح اباکوس امکان پذیر شده است.
  • جدیدا در سابروتین FRIC_COEF ضرایب اصطکاکی غیرهمسانگرد قابل تعریف است.
  • المان های انتقال حرارت یک بعدی و انتقال حرارت الکتریکی کوپل در تماس عمومی قابل استفاده است. این المان ها در حل انتقال حرارت خالص یا تحلیل کوپل حرارتی-الکتریکی استفاده می شوند.
  • متورم کننده های سیالاتی – Fluid inflators- را در اباکوس CAE می توان استفاده کرد.

فرآیند تحلیل در آباکوس

  • تغییرات و اصلاحات زیادی در حلگرها انجام شده است تا دقت و همگرایی در تحلیل های غیرخطی افزایش یابد.

تکنیک های تحلیل آباکوس 2020

  • جهت بهینه سازی توپولوژی مجموعه قیود جدیدی در اباکوس CAE اضافه شده است.
  • روش مولکولی سینتیک جدیدی برای تحلیل انبساط کیسه هوا اضافه شده است.
  • تغییراتی در روش XFEM اعمال شده است.

مواد و مصالح

  • تعریف مدول موثر ماده در سابروتین های مربوط به حلگر صریح میسر شده است.
  • امکان مدلسازی پلاستیسیته با استفاده از سطح تسلیم nonquadratic مثل سطوح تسلیم ایزوتروپیک، ترسکا، Hosford یا Barlat فراهم شده است.
  • امکان اضافه کردن ترم بازیابی استاتیک در تعریف کرنش سختی سینماتیک وجود دارد.
  • امکان تعریف تنش تسلیم وابسته به نرخ چابوچه – Chaboche- به وجود آمده است.
  • سه مدل خزش جدید در حلگر استاندارد اضافه شده است: مدل های قانون توانی زمان (time power law model)، قانون توانی و شکل جدیدی از مدل برگستروم-بویس معروف (Bergstrom-Boyce)- مدل برگستروم-بویس در حلگر صریح هم وجود دارد.
  • امکان تعریف اثر دمایی ساده thermorheologically در ویسکوالاستیسته با دامنه فرکانسی وجود دارد.
  • اباکوس کار می تواند فوم های الاستومریک با تراکم پذیری بالا و چگالی کم را در حلگر استاندارد اباکوس مدل کند.
  • امکان تعریف معیار خرابی و حذف المان برای مدل ماده پلاستیک آسیب بتن یا همان concrete damaged plasticity در حلگر صریح بوجود آمده است.
  • امکان استفاده از میرایی مواد با معادله حالت ماده در حلگر اباکوس بوجود آمده است.
  • امکان تعریف مدول برشی عرضی برای استفاده جهت محاسبه سفتی برشی عرضی برای پوسته ها و تیرها میسر شده است.

المان ها در آباکوس

  • المان های چسب کوپل دما-جابه جایی و کوپل فشار-دما در حلگر استاندارد می توانند استفاده شوند.
  • المان SHEAR4 در حلگر استاندارد
  • المان انتقال حرارت هرمی خطی در حلگر استاندارد
  • امکان حذف المان پوسته بر اساس وضعیت نقطه انتگرالی در حلگر صریح وجود دارد

دیگر تغییرات

  • شما می توانید هنگام انتقال به سیستم های یکای دیگر سیستم واحد را برای مدل جدید انتخاب کنید.
  • بهبودهایی جهت کوپل اباکوس و نسترن NASTRAN انجام شده است.

با تشکر از شما که تا اینجا همراه ما بودید. با اینکه سعی شد تا حد امکان تمام اصلاحات و تغییرات در اینجا آورده شود با اینحال تمام آنها در این مطلب نیست و علاقه مندان می توانند با مراجعه به سایت نرم افزار دیگر تغییرات آن را مطالعه کنند. همانطور که ملاحظه کردید استفاده از ورژن 2020 مزایای زیادی دارد که البته ممکن است مشکلاتی هم داشته باشد که تا 6 ماه آینده که کاربران استفاده کنند بیشتر مشخص خواهد شد.

دانلود نرم افزار آباکوس 2020

دانلود از سافتگذر

دانلود از سافت 98

دانلود از دانلود فارسی

دانلود از یاس دانلود

آموزش نصب آباکوس 2020

اگر این مطلب را خواندید و قصد نصب آباکوس 2020 را دارید، لازم است بدانید که می توانید هم ورژن قدیمی آباکوس را روی سیستم داشته باشید و هم آباکوس 2020 را بر روی همین ویندوز نصب کنید. یک راهکار ساده برای لایسنس آن وجود دارد. این مطلب را بخوانید: آموزش نصب آباکوس 2020 و 6.12 در ویندوز 7 با راهکاری ساده

در مدلسازی و حل عددی به مشکل خورده اید؟ درخواست مشاوره بدهید.

اگر هم از این مطلب خوشتان آمد، کامنت بذارید…

منبع: سیمولیا

شرکت بنوموسی با ارائه جلسات منتورینگ آباکوس راهنمای شما عزیزان در جهت رفع و بهبود ایرادات فنی و مهندسی پروژه های صنعتی و دانشجوی تان در زمینه مدل‌سازی، تحلیل، و صحت‌سنجی نتایج می باشد. این جلسات به صورت آنلاین و حضوری برگزار می‌شود و نیم ساعت اول رایگان است. برای اطلاعات بیشتر و رزرو وقت، از صفحه منتورینگ اباکوس ما دیدن کنید.

برای استفاده از خدمات شبیه‌سازی و مشاوره رایگان ما، کافی است با ما تماس بگیرید. ما در تمام مراحل پروژه کنار شما هستیم تا بهترین نتایج را به‌دست آورید.

برای کسب اطلاعات بیشتر و دریافت منتورینگ ، لطفاً با ما تماس بگیرید یا از وب‌سایت Banumusagr بازدید کنید. تیم ما آماده است تا شما را در دستیابی به نتایج مطلوب در تحلیل‌های عددی و شبیه‌سازی‌های مهندسی یاری کند.

راه های ارتباطی با شرکت بنوموسی :

TELEGRAM : https://t.me/BanuMusaGr

ایمیلinfo@BanuMusaGr.com

تلفن همراه:  388 20 55 0915

تلفن:  35424520– 51 (98+)

آدرس: مشهد – کیلومتر 12 بزرگراه آسیایی (جاده قوچان)- جاده شهرک صنعتی توس- شهرک فناوری صنایع غذایی و بیوتکنولوژی شمال شرق- معاونت صنایع کوچک- مرکز خدمات.

نسخه جدید آباکوس 2020 چه تغییراتی نسبت به نسخه قبلی دارد؟

آباکوس 2020 شامل بهبودهایی در طراحی گرافیکی، قابلیت‌های جدید در حلگر صریح، و امکانات پیشرفته‌تر در مدیریت و تحلیل داده‌ها است. برخی از تغییرات کلیدی شامل رنگ‌بندی جدید در پنجره مدیریت استپ، قابلیت‌های جدید در اعمال تداخل تماس، و به‌روزرسانی‌های مهم در ورژن پایتون و کتابخانه‌های آن است.

چگونه رنگ‌بندی جدید در پنجره مدیریت استپ آباکوس 2020 کار می‌کند؟

در نسخه 2020، رنگ‌ها به شرح زیر برای نمایش وضعیت استپ‌ها استفاده می‌شود:
سبز: فعال
زرد: اصلاح شده
قرمز: غیرفعال

چه قابلیت‌های جدیدی در حلگر صریح آباکوس اضافه شده است؟

در آباکوس 2020، می‌توان همپوشانی تماس‌ها را در حلگر صریح نیز اعمال کرد، که این امر به توسعه میدان تنش و کرنش کمک می‌کند. همچنین، المان‌ها می‌توانند براساس میزان اعوجاج و آسیب حذف شوند.

تغییرات جدید در مدیریت مشخصات تماسی در آباکوس 2020 چیست؟

در نسخه جدید، امکان الصاق مشخصات تماسی بر اساس نام مواد به تماس عمومی (General Contact) اضافه شده است که می‌تواند از طریق فایل inp یا کیورد در CAE انجام شود.

نسخه پایتون مورد استفاده در آباکوس 2020 چیست و چه کتابخانه‌هایی به آن اضافه شده‌اند؟

آباکوس 2020 از نسخه 2.7.15 پایتون استفاده می‌کند و کتابخانه‌های جدیدی مانند SciPy، SymPy و Matplotlib به آن اضافه شده است.

چه بهبودهایی در عملکرد و همگرایی تحلیل‌های غیرخطی در آباکوس 2020 صورت گرفته است؟

در این نسخه، تغییرات و اصلاحات زیادی در حلگرها انجام شده است که موجب افزایش دقت و همگرایی در تحلیل‌های غیرخطی می‌شود.

آیا امکان استفاده از ورژن‌های مختلف آباکوس بر روی یک سیستم وجود دارد؟

بله، می‌توانید هم ورژن قدیمی آباکوس و هم آباکوس 2020 را بر روی یک سیستم نصب کنید.

چگونه می‌توانم آباکوس 2020 را دانلود و نصب کنم؟

آباکوس 2020 را می‌توانید از منابع مختلفی مانند سافتگذر، سافت 98، دانلود فارسی و یاس دانلود دانلود کنید. همچنین، برای نصب آن و استفاده از لایسنس، راهکارهای خاصی وجود دارد که می‌توانید با مراجعه به منابع آموزشی در این زمینه از آن‌ها مطلع شوید.
