1 تکنیک رسم نمودار در اباکوس برای ODB با حجم زیاد

• آموزش, بلاگ

در یکی از جلسات منتورینگ آباکوس بنوموسی ، دانشجو با رسم نمودار در اباکوس مشکل داشت. مشکل او، حجم زیاد فایل ODB و زمان زیاد برای رسم نمودار به دلیل داده های زیاد نتایج بود. حتما شما هم از این مشکلات داشته اید که حجم فایل ODB اباکوس چند گیگ شود. کار کردن با این فایل و رسم نمودار در آن بسیار خسته کننده است. این مشکل هنگامی که

• زمان تحلیل طولانی زیاد باشد
• گام زمانی کوچک باشد
• در History Field Output تنظیمات درست انجام نشده باشد
• تعداد Output ها یا frame زیاد باشد

و مشکلاتی از این قبیل می تواند حجم فایل ODB را زیاد کند و به تبع آن حتی رسم نمودار را با چالش روبرو کند.

راه حل رسم نمودار در اباکوس برای ODB بزرگ

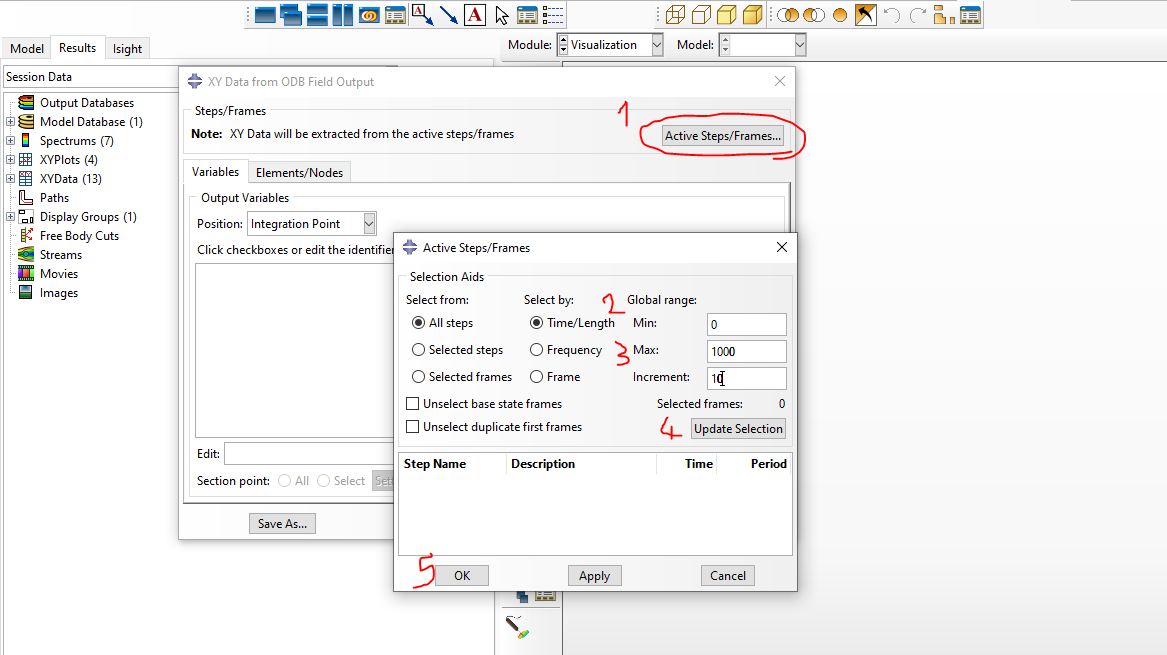

برای حل این مشکل راهکار ساده ای وجود دارد. کافیست مثل شکل زیر در ماژول نتایج Visualization تعداد داده های لازم برای استخراج داده و رسم نمودار را کاهش داد.

پس از باز کردن فایل نتایج ODB بر روی XY Data کلیک کنید. سپس بر روی XY Data from ODB Field Output کلیک کنید. در این مرحله پس از انتخاب المان/گره و نوع متغیر بر روی Active Steps/Frames کلیک کنید. در مرحله بعد بر روی Time/Length کلیک و ماکزیمم مقداری که می خواهید تا آنجا نمودار رسم شود را وارد می کنید.

مثلا زمان تحلیل اینجا 1000 ثانیه فرض شده است. شما می توانید هر محدوده ای از دیتا برای شما مهم است را در Min و Max وارد کنید. سپس در increment گام را تعریف می کنید. یعنی هر چند Increment یا Frame یا ثانیه نتایج نشان داده شود. سپس بر روی Update selection کلیک کنید تا بتوانید ببینید چه فریم هایی برای شما قرار است ترسیم شود. در نهایت بر روی OK کلیک کنید تا نمودار رسم شود.

به این ترتیب سرعت رسم نمودار افزایش می یابد و با کمی تغییرات در این باکس ها می توانید نمودار دلخواه خودتان را ترسیم کنید.

خلاصه مقاله رسم نمودار در اباکوس

زمانی که حجم فایل ODB زیاد باشد رسم نمودار در آباکوس با مشکل روبرو می شود و برای رفع این مشکل باید به چهار مورد توجه کنیم که در ابتدای مقاله به آن اشاره کردیم.
